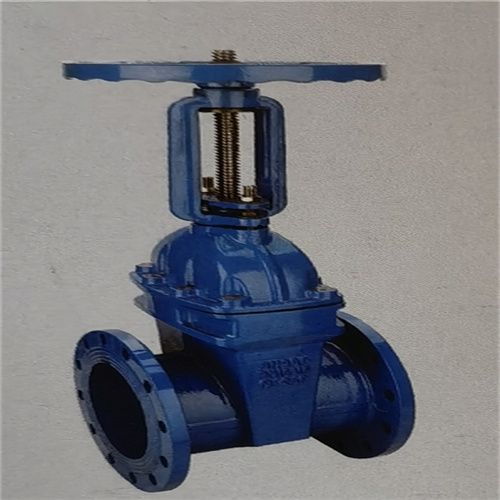

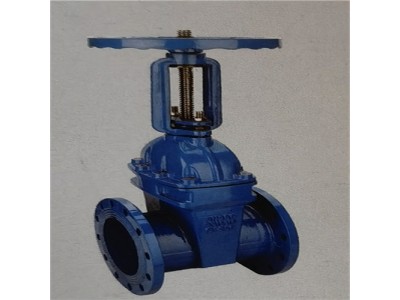

Z41X明桿彈性座封閘閥，承壓部件為鑄鐵、閘板包膠：表面采用無害環氧樹脂靜電噴塑涂裝，可用于飲水管路：閥體采用無閘槽設計，不會造成污物淤積，更適用于污水工況。廣泛應用于自來水、污水處理、冶金石油、建筑、化工、電力等行業。
主要零件材料
|
零件名稱 |
閥體/閥蓋/手輪 |
閘板 |
填料 |
閥桿 |
|
材料 |
灰鑄鐵/球墨鑄鐵 |
球鐵+三元乙丙橡膠 |
石墨 |
不銹鋼 |
主要外形連接尺寸
|
DN（mm） |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
|
H（全關） |
322 |
332 |
350 |
420 |
581 |
581 |
736 |
882 |
1009 |
1300 |
1380 |
|
H（全開） |
374 |
398 |
429 |
524 |
721 |
736 |
942 |
1013 |
1117 |
1655 |
1805 |
注：本表中結構長度按GB/T 12221標準。
