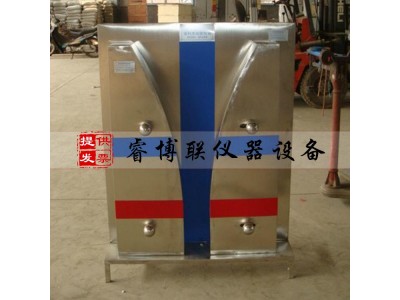

BRX-2波紋管柔韌性試驗儀 波紋管柔韌性試驗裝置 波紋管柔韌性塞規

一、產品說明：

管材柔韌性試驗儀用于預應力混凝土橋梁用塑料波紋管柔性試驗。滿zujiao通部《JT/T529-2016預應力混凝土橋梁用塑料波紋管》的要求，我廠和jiao通科研所的jishu人員共同開發生產的新型儀器設備。

二、波紋管柔韌性試驗儀主要技術指標：

1、測量波紋管規格：Φ50mm、Φ60mm、Φ75mm、Φ90mm、Φ100mm、Φ115mm、Φ130mm。

2、彎曲半徑：1500mm和1800mm。

3、彎曲支撐機構間距調節范圍：R1500規格的為50-100mm，R1800規格的為100-150mm。

4、試件長度：1100mm。

5、塞尺規格：Φ50mm、Φ60mm、Φ75mm、Φ90mm、Φ100mm、Φ115mm、Φ130mm。

6、采用全不銹鋼材料制成。

7、重量：50kg。

三、波紋管柔韌性試驗儀結構原理：

本儀器由機架、彎曲支撐機構、標準塞尺等組成。

四、波紋管柔韌性試驗儀配置清單：

1、主機：1臺

2、R1500mm彎曲支撐：1套

3、R1800mm彎曲支撐：1套

4、鎖緊手柄：4個

5、小規格塞尺4個：Φ50mm、Φ60mm、Φ75mm、Φ90mm各1個

6、大規格塞尺3個：Φ100mm、Φ115mm、Φ130mm各1個

7、使用說明書：1份

五、波紋管柔韌性試驗儀試驗方法：

1、試驗環境：試驗環境按GB/T 2918規定，常溫為（23±2）℃。

2、試驗試樣：試樣在試驗前應按試驗環境進行狀態調節24h以上。

3、外觀：用肉眼直接觀察，內壁可以用光源照看。

4、尺寸測量：塑料波紋管的內徑和壁厚按GB/T 8806規定測量。

5、不圓度：按GB/T 8806規定，測量塑料波紋管同一截面測量管材的z大外徑和z小外徑，按公式(1)計算管材的不圓度值△d。
