一、可彎曲金屬導管彎曲試驗機簡介：

　　本試驗機適用于電氣用可彎曲金屬導管等材料做彎曲試驗用，彎曲的角度為90°，試驗后，觀察試樣有無裂痕。依據規范：JG/T526《建筑電氣用可彎曲金屬導管》、JG/T3050《建筑用絕緣 電工套管及配件》及ZBG33008《聚氯乙稀塑料波紋電線管》等要求生產。

二、可彎曲金屬導管彎曲試驗機技術參數：

1.試樣導管直徑: 15、20、25mm

2.彎曲內半徑：48、60、75mm

3.試樣彎曲總角度：90°

4.外形尺寸：350×250×255（長×寬×高）

5.重量：17kg

三、可彎曲金屬導管彎曲試驗機結構說明：

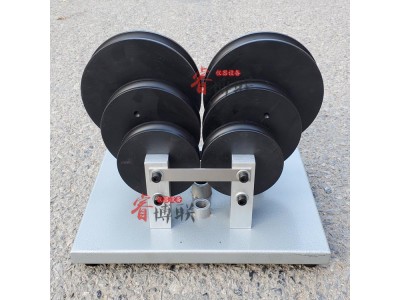

本試驗機由底座、支架、成型模、彎曲型輥裝置等組成。

四、可彎曲金屬導管彎曲試驗機使用說明：

導管按規定的彎曲半徑每次沿左右方向緩慢彎曲90度，連續重復4次，z后保持彎曲狀態5min，其外表不應有裂痕，用量規檢查導管內徑，可順利通過。

五、可彎曲金屬導管彎曲試驗機測試方法：

將試樣垂直固定在彎曲試驗機上，按照規范選與試樣同一半徑的滾筒，裝在彎曲試驗機上，手動將試樣向左緩慢彎曲90度，手動恢復垂直，再手動向右緩慢彎曲90度，手動恢復垂直，此過程為一次操作，連續操作4次，然后手動將試樣向右緩慢彎曲90度并保持5min。將彎曲狀態的試樣取下后整體旋轉（45正負5）度，一端朝上，另一端朝下。z后將內徑量規從試樣頂端投入，應順利通過。
