品牌:南京金諾
口徑:25mm≤DN≤2000mm
溫度:t≤450℃(t>450℃訂貨時通知)
壓力:PN≤10MPa
起訂:1臺
供應:1000臺
發貨:3天內
立即購買
機翼測風裝置具有壓力小，安裝前后直管較短，測量穩定的特點。適用于圓形或矩形管道的風量測量，是目前國內電力行業一二次風量測量中運用zui廣的一種流量測量裝置，它與其它測風裝置比較有以下優點： 1、具有獨特的機翼線型，能產生較大的差壓，測量穩定。
2、采用雙機翼或多機翼結構，裝置本身長度短，并且所需上下游直管段也較短。一般前直管段0.61.0D,后直管段0.2D
3、壓損較小，產生的壓損不超過差壓值的14%。
4、流束均勻穩定，對流體具有一定的整流作用。
5、安裝維護方便。
6、精度較高，在zui大流量的30～100%范圍內，誤差不超過2%。
機翼測風裝置主要技術參數：
口徑范圍：圓形截面管道：φ≥500ｍｍ
矩形截面管道：500×500ｍｍ——5000×5000ｍｍ。
工作壓力：0.25≤MPａ或負壓。。
工作溫度：≤200℃。
zui低流速：≥3ｍ/s。
精確度：2.5—4.0% （出廠時不做流量檢定）
機翼測風裝置型號：SK-LGJYF-A(法蘭聯接)
SK-LGJYF-B(焊接)
取壓方式：特殊取壓
適用壓力：≤1.6MPa
適用管徑：DN804000mm 80*804000*4000mm
機翼測風裝置安裝型式 ：
矩形機翼形測風裝置的安裝連接型式與矩型文丘里管相同，安裝連接型式則采用帶有法蘭的殼體，長度取決于總節流面積比即半圓形柱體的直徑。（出廠時均帶有配對法蘭或法蘭圈）

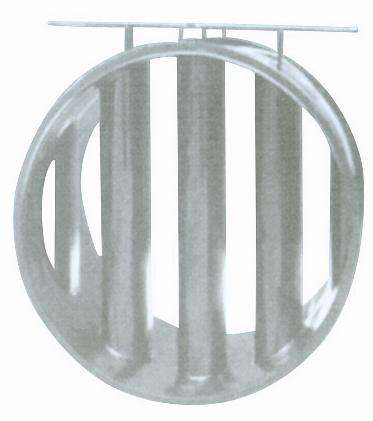

機翼測風裝置結構形式：(如右圖所示)
機翼測風裝置結構圖
南京金諾儀表有限公司是一家主要以流量產品為主的生產型經濟實體。公司經過多年的努力，以“為客戶創造價值”，“誠信贏得市場”為理念，多次被評為“用戶放心單位”、“江蘇省著名商標企業”等榮譽稱號。我公司的流量產品主要有：標準孔板系列、標準噴嘴系列、文丘里管系列、V形錐流量傳感器、楔形流量傳感器、彎管流量傳感器、阿牛巴流量傳感器等流量儀表。歡迎海內外的新老客戶前來咨詢、考察、選購。公司：www.njjnyb88。。ｃｏｍ
