品牌:恒安電子
量程:150mm
分辨率:1mm
顯示方式:數顯LED
起訂:1臺
供應:1000臺
發貨:3天內
立即購買
一 概述

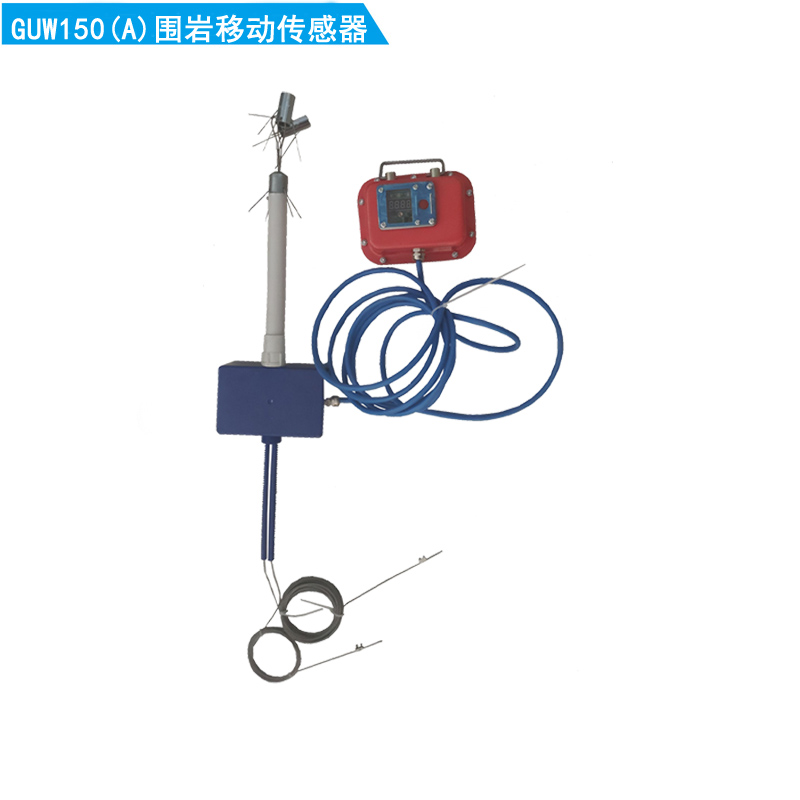

1. GUW150（A）礦用圍巖移動傳感器具有體積小、結構簡單、操作方便、易于技術實現掌握和后續數據處理利用功能強等特點。產品符合生產技術管理過程的要求與技術管理規范，亦凸現了技術性先進性的特點，
是理想的頂板位移量監測產品。具有推廣應用前景。
2. 可在下列環境條件下使用
1) 溫度：0℃～40℃；
2) 相對濕度：≤95%（+25 ℃）；
3) 大氣壓力：80 kPa～106 kPa；
4) 機械環境：無顯著震動和沖擊場合；
5) 適用于煤礦井下有瓦斯和煤塵爆炸危險的環境中。
二 GUW150（A）礦用圍巖移動傳感器產品分類
1. 型號與命名：G：傳感器 U：測量位移 W:電子式 150：測量范圍 （A）:生產序號
2. 防爆型式：礦用本質安全型。
3. 防爆標志：ExibⅠMb
4. 外形尺寸及重量
外形尺寸：通訊、顯示部分：108mm×108mm×50mm；
傳感部分522mm×145mm×60mm；
重量：1.5kg。
三 GUW150（A）礦用圍巖移動傳感器主要技術特性
1.供電電源
采用1節錳酸鋰鋰離子蓄電池供電，3.7V/5000mAh，工作電流≤60mA。符合MT/T 1051-2007《礦燈用鋰離子蓄電池》的要求。電池采用環氧樹脂澆封，澆封厚度≥2mm。
2.測量范圍：0～150mm。
3.基本誤差：±2.0%（FS）。
4.測量點數：2點。
5.連續工作時間
傳感器連續工作時間不小于10天（休眠數碼管未點亮狀態）。
6.本安參數：
單節錳酸鋰鋰離子蓄電池；Uo：4.2V。
四、原理結構：
監測儀位移工作時，錨爪深入巷道頂板內部，頂板巖層的運動帶動監測儀內部齒輪的轉動，通過位移傳感器感應內部齒輪的轉動位移，
內置電路板編程系統將位移轉變為數字信號，由顯示窗顯示。
五、維護及故障分析：
1. 使用注意事項
GUW150（A）礦用圍巖移動傳感器兩個測點的極限監測是1500mm，如果用力使勁拉超過了這一量程，將導致測點無法還原，所以安裝前請不要隨意玩耍，以避免造成設備故障。
2. 常見的故障現象及排除
2.1.顯示數據不正確
排除方法檢查一下線路，一般動一動連接線即可。
2.2不顯示數據
排除方法看一下線路是否損壞，如若損壞換一條線即可。
