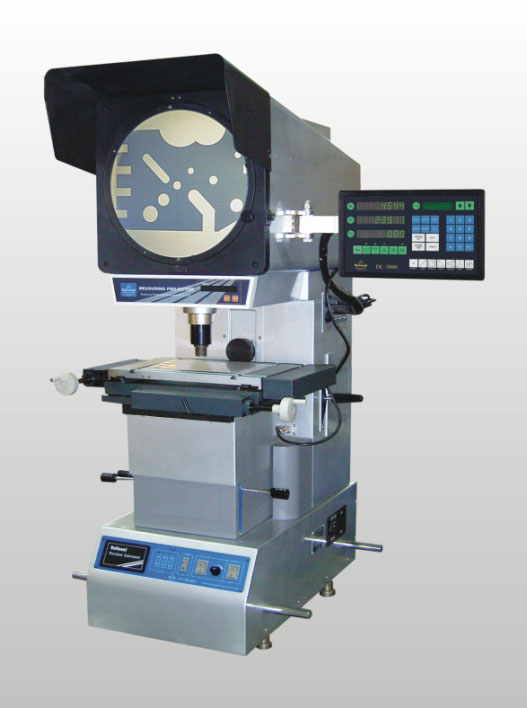

電動升降臺投影儀CPJ-3020DZ特點：
CPJ-3000DZ系列數字式測量投影儀Z軸采用步進電機驅動，電動調焦，同時在Z軸增加了計數光柵，可對階梯零件進行測量，大大的提高了測量效率。另外CPJ-3000DZ系列投影儀投影物鏡放大倍率齊全，可配5X物鏡，物方視場為60mm客戶可根據不同的測量對象選配不同的鏡頭。
技術參數：| 型號 | CPJ-3015DZ | CPJ-3020DZ | ||||
| X軸坐標行程 (mm) | 150 | 200 | ||||
| Y軸坐標行程 (mm) | 100 | 100 | ||||
| 金屬臺面尺寸 (mm) | 354×228 | 404×228 | ||||
| 玻璃臺面尺寸(mm) | 210×160 | 260×160 | ||||
| 分辨力(μm) | 0.5 | |||||
| 示值誤差 (μm) |
X、Y軸: (2.5+L/100). Z軸: 3.5+L/25 (L為被測物體長度，單位：mm) |
|||||
| Z軸運動速度 (mm/s) | 5、1、 0.01 (3檔可調) | |||||
| Z軸坐標行程 (mm) | 100 | |||||
| 儀器重量 (kg) | 150 | |||||
| 外形尺寸 (mm) | 670×570×1250 | |||||
| 投影屏 | 尺寸 (mm) | Ф 312，使用范圍>Ф300（刻有米字線） | ||||
| 旋轉范圍 | 0~360° | |||||
| 旋轉分辨力 | 1' or 0.01° | |||||
| 物鏡 | 放大倍數 | 10× (選) | 20× (選) | 50× (選) | 100× (選) | |
| 物方視場 (mm) | Ф30 | Ф15 | Ф6 | Ф3 | ||
| 工作距離 (mm) | 77.7 | 44.3 | 38.4 | 25.3 | ||
| 測量最大高度(mm) | 90 | 90 | 90 | 90 | ||
|
儀器電源: AC 100-240V 50/60Hz，總功率: 400W |
||||||
