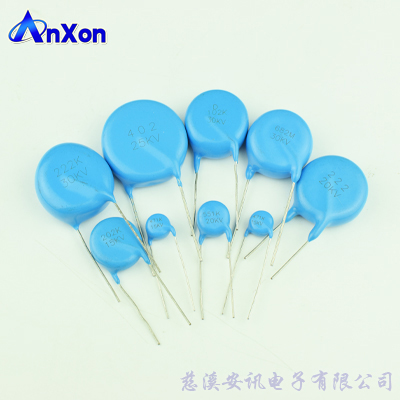

安訊CT81徑向引線型圓片式超高壓陶瓷電容器
高壓陶瓷電容器，就是以陶瓷材料為介質的電容器。高壓瓷片電容器的主要特點---耐壓高，電壓有3KV,6KV, 8KV, 10KV, 12KV, 15KV, 20KV, 25KV, 30KV, 35KV, 40KV, 50KV，用于各種交流直流高壓電路場合
常見的一類電容陶瓷材質有：NPO、C0G, UJ, SL, N4700等，該類陶瓷電容溫度系數的變化是確定的，容量和溫度存在一個線性關系。頻率特性和電壓特性也非常好，但因介電常數不高，所以容量做不大。
常見的二類電容陶瓷材質有：Y5R,Y5P,Y5T,Y5S,Y5U,Y5V等，二類陶瓷材質其溫度是非線性的，容量可以很大，但頻率和溫度卻不恒定。
安訊高壓陶瓷電容具有優良的充放電性能，耐壓高，頻率特性好，能承受高沖擊電壓，超低局放等特點，有交流和直流應用供客戶選擇。
額定電壓: 1KV，2KV , 3KV, 6KV, 7KV, 8KV, 10KV, 12KV, 15KV, 20KV, 24KV, 25KV, 30KV, 35KV, 36KV, 40KV, 50KV
容量: 10PF,15PF, 20PF, 22PF, 27PF, 33PF, 39PF, 47PF, 56PF, 68PF, 82PF, 100PF, 220PF, 270PF, 330PF, 390PF, 470PF, 500PF, 560PF, 680PF, 820PF, 1000PF, 1500PF, 2200PF, 2700PF, 3300PF, 3900PF, 4700PF, 5600PF, 6800PF, 8200PF, 10000PF
工作頻率范圍: 50HZ-5MHZ
主要陶瓷介質: K100, K300, K2500, K3500, K5000, NPO, C0G, SL, N4700, Y5R, Y5S, Y5T, Y5P,
Y5U, Y5V, Z5U, Z5V
產品主要應用
1.無損檢測X_RAY/CT機械、X光機高壓電源等。
2.負離子發生器，空氣凈化器，高壓包。
3.倍壓電路，點火器
4.各種測定設備的高電壓電源電路或其他直流高電壓電源電路。
5.電源儲能、分壓倍壓及保護電路中。
常用規格:
6kv: 100pf, 470pf, 1000pf, 2200pf, 3300pf, 4700pf, 10000pf
8kv: 18pf, 100pf, 500pf, 680pf, 1000pf, 10000pf
250vac 8kvdc: 220pf, 470pf, 1000pf, 2200pf, 4700pf
10kv: 10pf, 22pf, 33pf, 50pf, 100pf, 135pf, 220pf. 330pf, 500pf, 680pf, 1000pf, 2200pf, 3300pf, 4700pf, 5000pf, 10000pf
15kv: 30pf, 50pf, 100pf, 150pf, 220pf, 330pf, 470pf, 500pf, 680pf, 1000pf, 1500pf, 1900pf, 2200pf, 3000pf, 3300pf, 4700pf, 10000pf
20kv: 20pf, 100pf, 110pf, 150pf, 220pf, 330pf, 470pf, 500pf, 680pf, 1000pf, 1500pf, 2200pf, 3000pf, 5000pf, 6000pf, 10000pf
25kv: 500pf, 1000pf, 10000pf
30kv: 100pf, 150pf, 220pf, 330pf, 470pf, 500pf, 680pf, 1000pf, 1500pf, 2200pf, 3300pf, 4700pf, 5000pf, 10000pf
35kv: 500pf, 1000pf, 1500pf, 2700pf, 3000pf, 4500pf, 6000pf
40kv: 30pf, 100pf, 470pf, 4700pf, 6000pf
50kv: 30pf, 470pf, 500pf, 560pf, 750pf, 1000pf, 10000pf
可以替代 AVX, TDK, HVCA, CKE, Vishay, Morgan Ceramics and etc...
