品牌:新邁環保設備
規格:支持定制
型號:齊全
配置:齊全
起訂:1臺
供應:999臺
發貨:5天內
發送詢價
移動伸縮噴漆房20米x10米x4.5米設計方案及報價一 、設計依據
根據貴公司所提出的有關技術要求
a）房體形式：移動伸縮式
b) 要求房間外徑尺寸長20米 寬10米 高4.5米
c) 漆霧排出方式：干式過濾 uv光氧催化設備
二 、設計目標
本工程提供伸縮式噴漆房及設備的設計、制造與安裝。其設計原則是在滿足噴漆生產工藝要求的前提下，主要從噴漆工人的作業環境，大氣的排放標準，設備的運行可靠，操作維護方便等幾方面考慮，設備造型及配套設施方面、施工質量方面達到國內同類產品水平。
三 、工程項目概述
本工程設計選用一套伸縮移動前室（即噴漆工作區） 、防爆照明燈、電氣控制系統。
工程內容：
伸縮移動前室 1套
干式噴漆柜 3臺 3米
Uv光氧催化設備 1臺
引風機 1臺
排風管道 1條
照明 1套
控制系統 1套

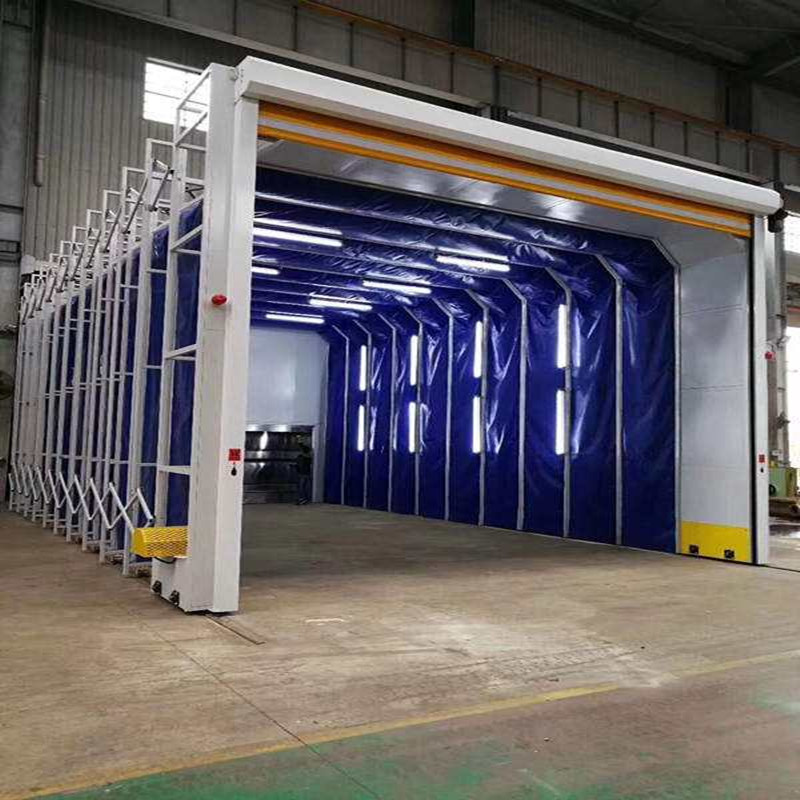

（方案及設備布置詳見方案圖）以下為工程實例照片
四、材料選用
技術參數；
設備型號： XM-20000
外形尺寸: 20000×10000×4500mm (長×寬×高)
數 量： 1套
骨架： 1套 方管4*6，厚度1.8#，門骨架采用4*6方管，厚度2.0#。
Pvc布： 1套 600克
防爆照明： 40條
段接蓬布： 高強度PVC布
蓬布可選顏色： 內白外藍、雙面黃
電動卷簾門： 1套
驅動電機型號： RV063-055-DZ
功率： 1.5kw
數量： 2臺
